發達國家早在20世紀四五十年代即對建筑墻體進行革新研究，由小塊材料（燒結制品標準磚）向大塊墻材轉變，大塊墻材向輕質板材和復合板材方向轉變，即向裝配式建筑墻體方向發展。隨著建筑工業化的要求，世界發達國家都把建筑部件工廠化預制和裝配化施工，作為建筑產業現代化的重要標志。

裝配式圍護結構有許多優勢：

從材料的性能上看，裝飾混凝土及其制品的性能和耐久性好，在工藝上，既可以現澆也可以預制，工藝成熟、合理；在規格上，可以做到大尺度、多曲面和模具化生產；在質感上，可以仿效金屬、木頭等多種效果；在色彩上，幾乎所有的顏色，包括金色和銀色都可以表現出來。

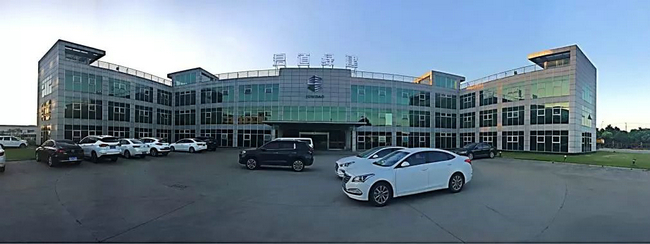

上海君道住宅工業有限公司

君道住工業作為一家具有體系化研發、專業化設計、集群化生產、信息化管理能力的服務型科技集團，致力于為客戶提供包括裝配式建筑專項工程項目管理、專項設計、構件生產及采購、吊裝咨詢、裝配式內裝與一體的EPCM全過程服務。近日，君道住工攜手同濟大學與西交利物浦大學共同研發了一款集合“裝配式技術、綠色節能技術、個性化設計技術”于一體的集成外墻體系，今天小編就帶大家了解一下！

君道住工JSC輕型裝配式外墻系統（簡稱“JSC外墻”），一款集 “裝配式技術、綠色節能技術、個性化設計技術”于一體的集成外墻體系，以輕鋼龍骨和超高性能混凝土外頁板+內頁板集合，并填充保溫材料復合而成的一種輕量化預制式裝配式外墻圍護體系。它完美的集成了門窗、防水、保溫、外裝飾等多種功能，擁有高效的耐污自潔功能。

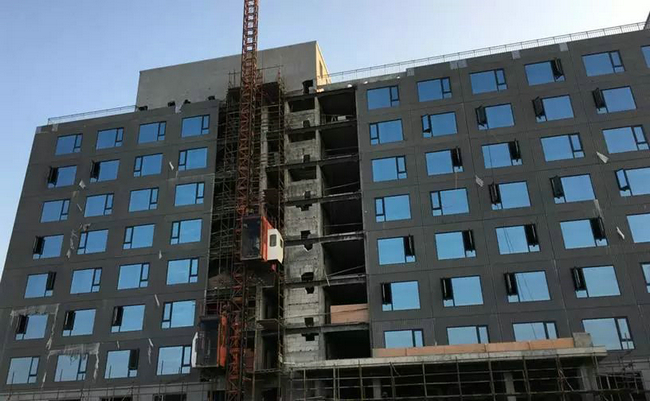

下面就以紹興海濱大酒店為案例，分享該項目的技術應用和創新應用。

1. 項目概況

該酒店項目采用裝配式鋼結構，在設計階段就邀請裝配式建筑生產廠家參與，以提供相關的技術支持，使設計建造一體化的裝配式建筑營造策略在本項目中得到全面的體現。同時，通過相關BIM技術，結合裝配式建筑部品部件的生產特點，在建筑的標準化構件以及相關的連接節點設計中，特別是對該項目的外圍護系統，滿足設計需求的同時大大簡化了相關的外墻板的種類以及節點類型，極大程度上方便了施工的同時也降低了項目的建造成本。

工程名稱：浙江紹興海濱大酒店
工程地址：紹興市上虞區長海公路舜園路
工程時間：開工時間2017.5（墻板開竣工時間2017.8～2017.12）
開發單位：浙江紹興濱海新座酒店管理有限公司
設計單位：浙江東南建筑設計有限公司
施工單位：浙江永勝建設有限公司
構件生產：上海君道住宅工業有限公司
結構形式：裝配式輕鋼結構裝飾保溫外墻系統
建筑面積：12900m2，其中：地上11800㎡，地下1100㎡
總高度：30m
建筑層數：9層
總投資：約6000萬

2. 項目技術應用

本項目樓板為現澆鋼筋混凝土，室內隔墻采用加氣磚現場砌筑的方式，外墻采用裝配式輕鋼混凝土組合外墻板。

技術應用情況

· 鋼結構作為裝配式建筑的主要結構形式

項目主體優先選用環保便捷的鋼結構，設計采用螺栓連接節點，其好處是：安裝速度快、施工質量容易控制。同時，鋼結構系統與圍護系統配合緊密、和諧統一，譬如經常被使用的鋼柱+外掛墻板系統。

· 借助于BIM技術的信息管理平臺

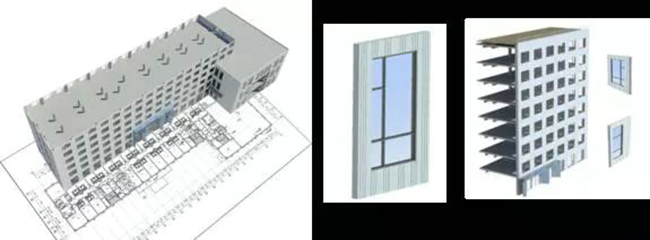

從設計階段充分統籌設計、施工的技術團隊，強化建筑、結構、水暖電等不同專業人員協同配合。通過BIM模型基礎上二次開發，結合裝配式建筑構件的物料清單構成，形成各個供應商的生產、廠家信息，讓PC構件在現場方便工人安裝定位、及時了解構件的準確信息，通過裝配式建筑構件BIM信息二維碼管理系統，能夠快速準確地看到構件的參數信息，減低出錯率，可提升構件安裝的效率。

· 按照相關政策和標準的要求，采用裝配式裝修

它是一種全新的裝修方式，采用干式工法，部品部件在工廠預先制作完成，由產業工人在現場進行組裝，質量好，安裝速度快，無污染。該項目采用了裝飾和結構一體化的集成外墻，其內裝修采用集成衛浴、集成吊頂?shù)燃夹g(shù)，質量效果比傳統工藝要好，成本也可控。

· 預制外墻和窗框是一次成型的

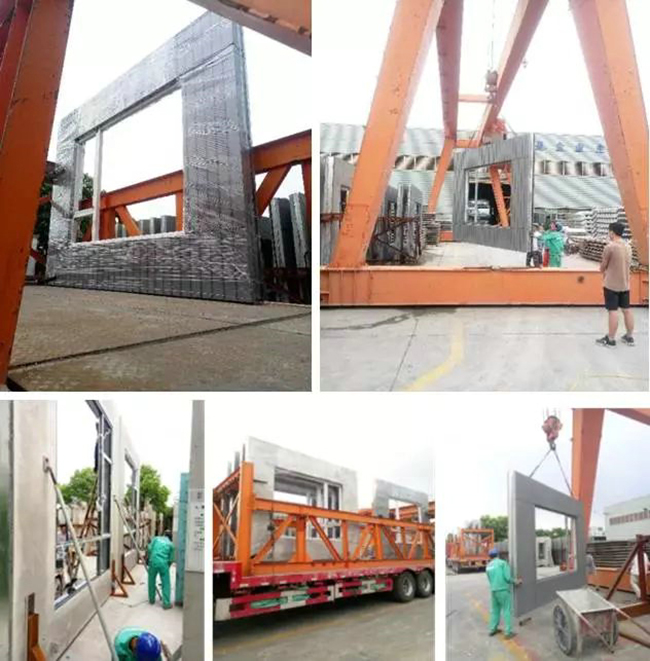

君道住工預制外墻和窗框是一次成型，徹底解決了外窗漏水問題；將大部分濕作業轉入工廠，減少了施工擾民，有利于環境保護；板材原料為環保原料在大型工廠里加工而成，出廠時經過嚴格檢測，質量有保證，室內室外均可使用。

· 應用君道機械錨栓抗拒剪承載力計算軟件

根據外墻特點、現場需求，君道住工還自主研發了“君道機械錨栓抗拒剪承載力計算軟件”。提高了深化設計人員的繪圖效率、圖紙質量，為概預算工作提供材料統計，并對運輸安全提供計算依據。通過在輸入?yún)?shù)欄中輸入機械錨栓承剪計算所需的必要參數信息，對機械錨栓進行受剪承載力的計算，并自動生成計算書，提高了結構設計人員對承剪型機械錨栓設計的工作效率，并對其設計的可靠性提供計算依據。

3. 項目創新點

目前在建筑工業化領域，配合框架結構（包括砼框架結構和鋼結構）的外圍護系統主要為砼外掛墻板，但實心的外掛墻板重量太重，很難大規模使用。

在華東區域，應用較多的是砼夾心外掛墻板，但內外頁砼層墻體自重大（300kg/m2以上），導致主體結構的含鋼量增多，而且比幕墻重太多也存在一定的安全問題；另外還存在外裝飾效果單一，冷橋結露等薄弱環節。

因此，針對輕質高強且個性化的需求，君道住工研發出一種高性能的一體化輕鋼結構外墻系統，完美的復合了結構、保溫、隔聲、防火、防滲漏等功能性要求，同時充分體現建筑的外立面效果。

一體化輕鋼結構外墻系統

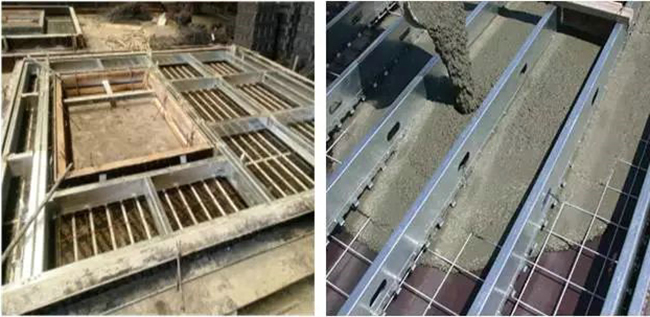

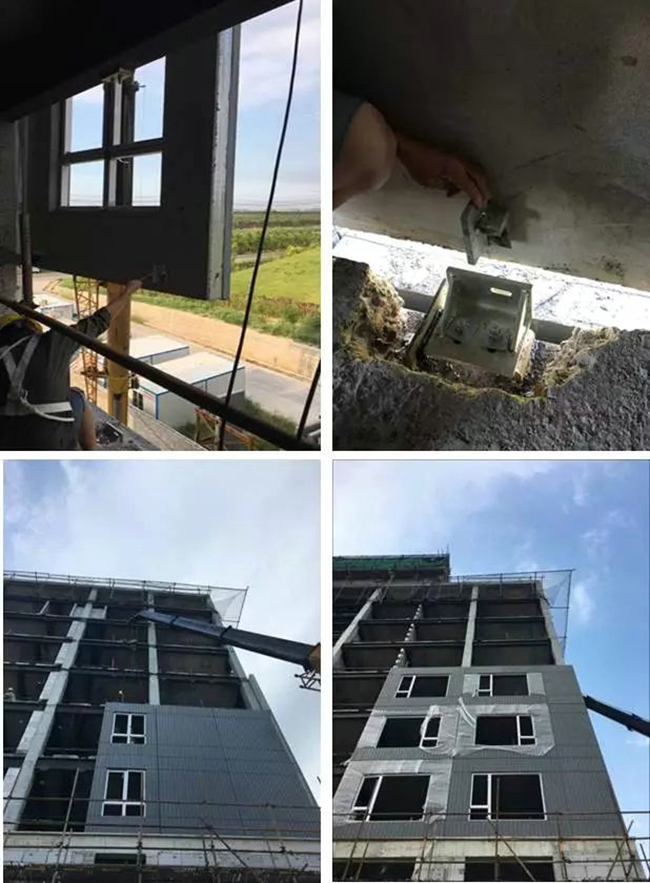

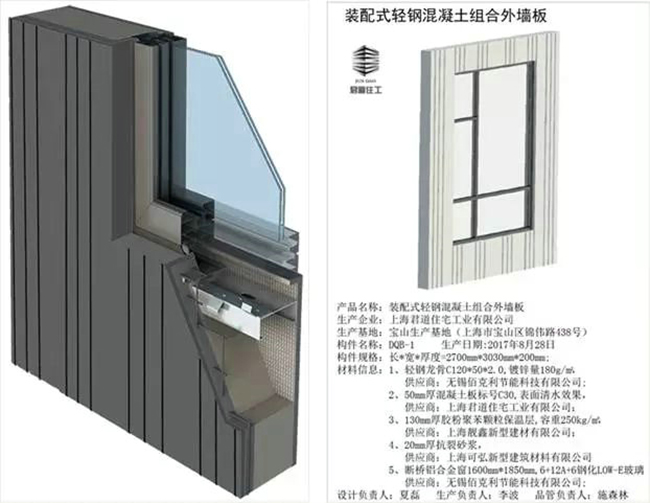

該外墻系統由5cm厚清水混凝土外飾面、外頁墻、輕鋼骨架（內含保溫）、內頁墻組成。外飾面可以根據具體項目由設計人員選定，泡沫砼保溫材料填滿輕鋼骨架，內頁墻可采用鋼筋網加防裂水泥砂漿。外墻系統與主體結構采用掛式連接，下端受力，上端主要起固定作用。連接節點由掛件及支座組成，掛件需預埋入墻板內并與輕鋼連接，支座焊接于主體結構板上。

上圖為外墻系統特點為八大核心技術。其整體特征為：

1.輕質化：單位外墻重量只有200kg/m2，比傳統外墻平均減少近40%。

2.高強化：外墻纖維高強混凝土板的抗彎強度比普通混凝土的要高，可以抵御更大的風荷載及地震力，安全可靠。

3.個性化：外裝飾面完成多種常用外墻硬飾面材料的反打工藝，裝飾混凝土外觀完成多種差異化裝飾效果。

4.斷熱性好：斷熱栓釘輕鋼鋼架是該外墻體系的主要支撐結構，是由水平向、豎向的輕鋼桿件連接而成。主要布置在墻板的四周、窗洞的四周。我們準備通過一種斷熱栓釘將外側高強砼板和輕鋼鋼架進行有效連接，并使得輕鋼件和外葉砼層有1公分的間隙，高強砼的自重荷載和承受的風荷載通過栓釘傳遞，栓釘嵌入高強砼內深度需達到一定的錨固要求。

5.一體化：外裝飾、結構龍骨、保溫材料、內裝飾、窗戶等外圍護材料高度集成，達到100%整合。

JSC外墻系統與內裝系統零距離對接

君道住工的JSC輕型外墻系統能靈活結合建筑主體結構，并與君道強大內裝設計體系相互協作，可以在項目初期的內裝飾設計中與外圍護系統有機結合，在優化設計方面具有卓越的整體性優勢。

眾所周知，內裝設計理念需要結合該項目日后經營需求來定位與設計，在項目初期會有大量可預留深化設計空間，君道集成內裝系統在初期外圍護系統定制完成后可以多維度預留空間，讓設計變得更為人性化和具靈活性。

君道內裝系統以“創新室內精裝修方式、高技術一站式全面解決方案”為設計和安裝理念，百分百裝配式內裝，讓居室空間更加綠色、環保，施工周期精確，而且比傳統裝修短，干作業施工更為便捷，后期維護也更為可靠和簡單。

君道自主研發JSC輕型外墻體系更是可滿足不同主體結構技術要求，同時，可根據建筑師們的創意設計，定制美觀的“建筑外衣”，“量體裁衣”，工廠預制生產，成品現場吊裝，成品部品部件二維碼可跟蹤構件生產整體流程，讓“外衣”有質保效果。

君道外墻與內飾零距離對接，制定外圍護系統方案同時，內裝系統中機電、管路、設備等可預留設計。內裝變得不再需要反復因為結構、因為外圍護等諸多不可控因素而局限空間創意，讓空間設計師不斷由于功能局限而不斷退讓，更改第一靈感的設計，讓作品留有遺憾。

君道住工愿成為一家建筑全產業鏈服務體系完整的企業，“讓建造更簡單，讓建筑更精彩”，使生活更美好。

君道JSC系統里智能科技設計

君道住工在信息化時代推出的美好家居生活解決方案，通過有線與無線相連，融合智能面板控制體系，打造生態智能化的場景式智慧家居生活體驗。

君道智能家居系統解決方案從安全、健康、便利、節能的多角度考慮，JSC外墻可設計風雨感應三葉感知系統，能根據氣候變化，開合窗戶以及調節新風系統，真正能體驗到智慧和科技帶來的滿足感。
