近年來，國家對裝配式建筑的裝配率要求在不斷提升，特別是在預制裝配率達30%以上的項目中，預制剪力墻已成為裝配式建筑的必要選項之一。

在裝配式建筑蓬勃發展的情況下，就現階段裝配式混凝土結構技術而言，忽略了標準化設計思路，少有兼顧考慮生產、施工的一體化設計思路，構件模數化、標準化水平低，很難實現大批量流水線生產，施工環節缺乏適應于裝配式建造的管理機制，追求速度卻忽略了工藝等諸多因素制約了裝配整體式混凝土體系的實際應用。

上海衡煦節能環保技術有限公司國內首創的裝配式復合模殼剪力墻技術體系，可節省人工、節省工期、生產與施工工效高、主體結構應用場景全覆蓋。

公司簡介
Company introduction

上海衡煦節能環保技術有限公司成立于2014年，主要經營范圍為：(節能環保、建筑工程、建筑材料）科技領域內的技術咨詢、技術服務、技術開發和技術轉讓，建設工程造價咨詢，保溫材料、建筑材料和設備的銷售。公司擁有裝配式復合模殼體系的核心技術，并與中國建筑科學研究院聯合行業中的著名院校、開發及施工企業，質量檢測中心等單位編制了中國工程建設協會的相關標準：T/CECS 522-2018《裝配復合模殼體系混凝土剪力墻結構技術規程》。該規程于2018年10月1日開始執行。

公司擁有多個經驗豐富的管理及技術人員，專業包涵房產開發與管理，建筑設計，建筑結構，建筑材料，工程建設與管理，工商管理等領域。

公司開發的技術及研究成果得到了多方面的認可：

2016年，公司承接了十三五國家重點研發計劃“裝配式混凝土工業化建筑高效施工關鍵技術研究與示范”中關于模殼體系工程應用的子課題任務。

2017年，公司的模殼技術進入上海市住建委的《上海式裝配式建筑示范項目創新技術一覽表》。

2018年由上海市建委向住建部申報的《裝配式復合模殼剪力墻體系的研發與應用》項目已經由住建部批準立項。

模殼剪力墻技術體系

模殼剪力墻技術體系研發歷程：

2014年12月，研發項目立項。
2015年01月，上海天華建筑設計有限公司和同濟大學開始對復合模殼剪力墻體系進行理論及試設計驗證。
2015年04月，裝配式復合模殼剪力墻體系獲得專利公告。
2015年07月，報送并通過上海市建委科技委技術咨詢專家會。
2015年10月，中國工程建設標準化協會CECS技術規程立項通過。
2015年12月，蘇州市混凝土水泥制品研究院檢測中心檢測抗拉、抗折、彈性模量。
2015年12月，中國建筑科學研究院及各參編單位開始編制CECS技術規程
2015年12月，技術規程編制組成立，第一次工作會議
2016年06月，同濟大學進行抗震性能試驗
2016年08月，上海天華建筑設計有限公司對示范單體進行項目設計
2016年08月，技術規程征求意見稿完成，并分發至34個專家
2016年08月，上海市建科院檢測隔音性能
2016年11月，簽訂國家重點研發計劃子課題任務書，《TOP系統工程應用與示范》
2016年11月，報送并通過上海市建委科技委試點工程技術咨詢專家會
2016年12月，上海市建科院檢測拉結件錨固性能及模殼力學性能
2016年12月，示范項目構件生產完成，進場吊裝
2017年03月，試點項目構件吊裝施工完成
2017年05月，技術規程送審稿完成
2017年06月，報審并通過技術規程評審會
2018年02月，行業標準《裝配式復合模殼體系混凝土剪力墻結構》發布
2018年07月，示范項目全地塊應用復合模殼體系

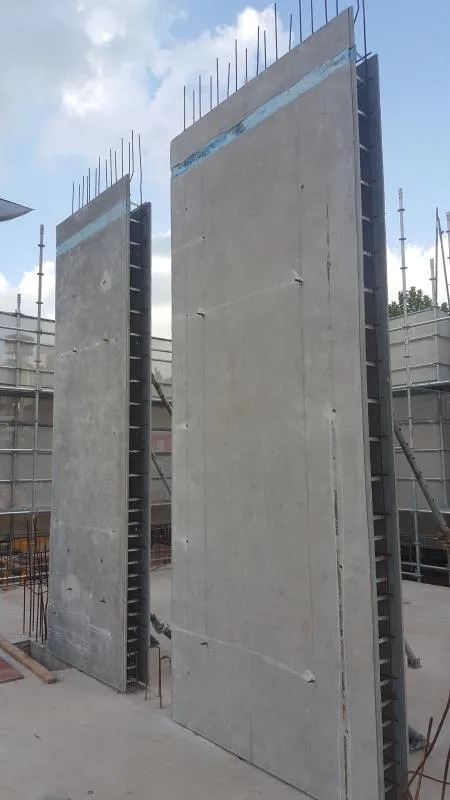

模殼剪力墻產品的特點和優勢：

1.模板+成型鋼筋+集成機電管線采用工廠預制,并實現構件表面免抹灰,大幅度節省了工地現場人工和模板用量；

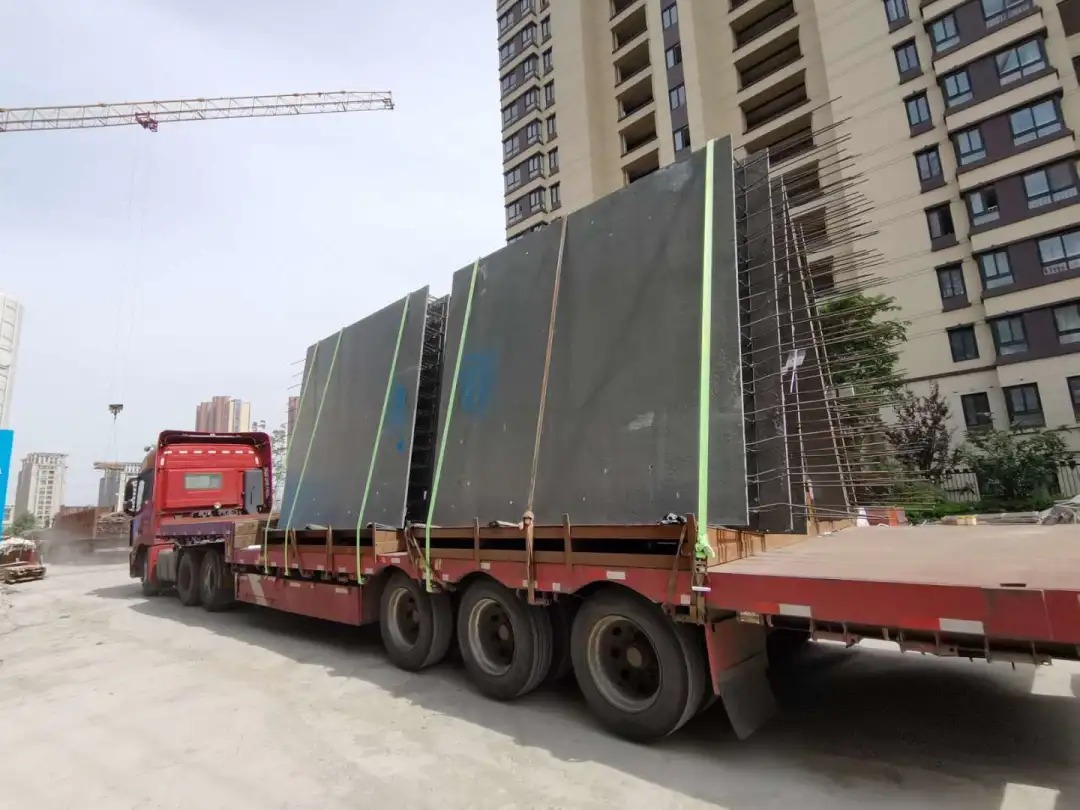

2.面板采用高強復合砂漿材料,厚度較薄,可免于蒸養,減少模板養護費和運輸費,構件重量輕,減少吊裝費用。且運輸輻射半徑大，最遠可達1000公里；

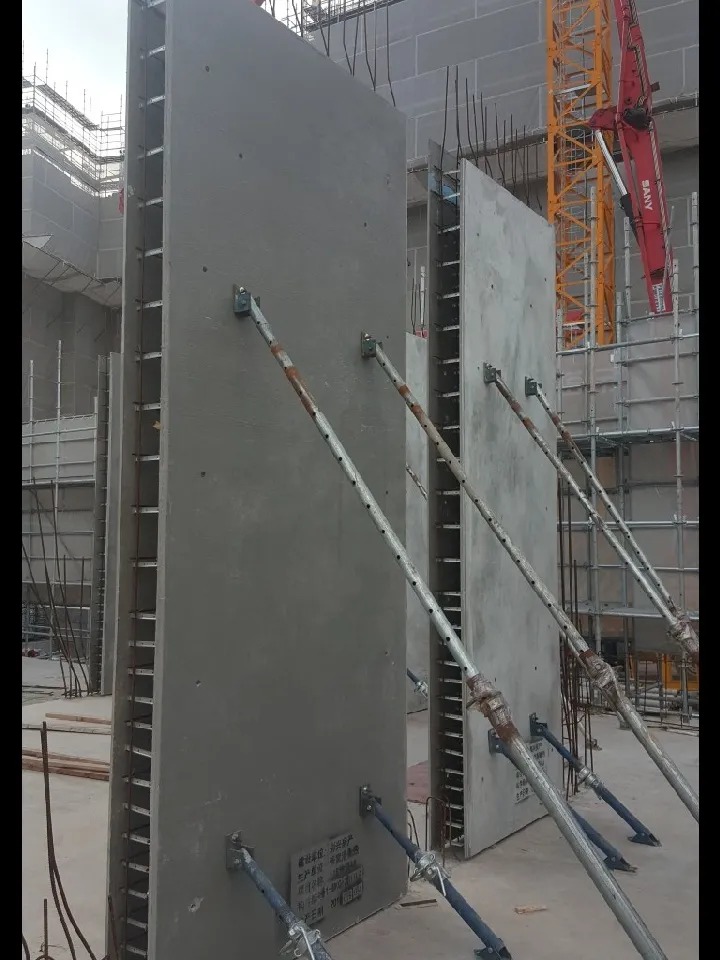

3.不需設置模板對拉螺桿,拉結件自身即可承擔澆筑混凝土時的模板側壓力；
4.成型鋼筋置于面板之間且為工廠加工,現場鋼筋網可見,便于鋼筋工程的驗收；
5.豎向鋼筋采用搭接鏈接，避免了鋼筋灌漿套筒鏈接施工的復雜性及可能存在的技術風險；
6.免拆模板可保護澆筑完的結構混凝土,對裝修施工的后期管線開槽也有很好的適應性；
7.應用場景除建筑標準層的剪力墻墻身部分之外，還能用于：剪力墻邊緣構件部分、建筑底部加強區、地下室、電梯井樓梯間、樓頂機房、樓頂女兒墻、游泳池消防水池、框筒結構及框剪結構的剪力墻。
8.整個技術體系的現場施工工序少,施工效率高,結構整體性和建筑防水性俱佳。

應用項目
Project introduction

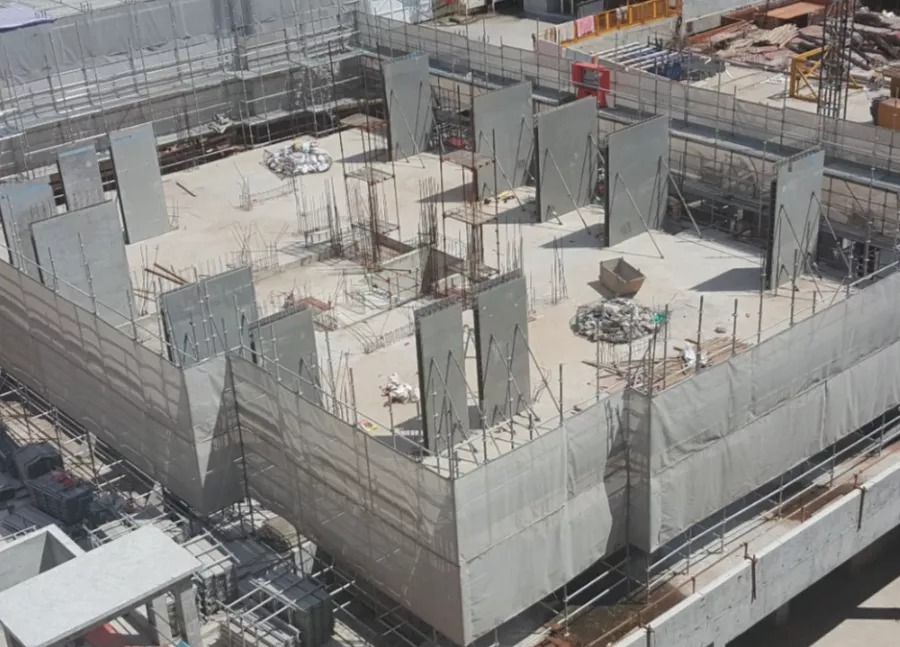

黃浦區第118街坊地塊商品住宅項目

黃浦區（原盧灣區）第118街坊地塊商品住宅項目位于上海新天地太平橋公園以南，東至吉安路，南至復興中路，西至濟南路，北至自忠路。118地塊近似長方形，地勢平坦，南側有一條地鐵線路。118地塊中分為兩塊用地，118-1地塊規劃可用地面積為2470m2，地塊上保留3棟歷史建筑（沈家大宅，七號住宅，逸廬）；118-2地塊規劃可用地面積為17368m2，總建筑面積111388.47m2，其中地上建筑面積為80695.85m2，地下建筑面積為30692.62m2，計容建筑面積為80080 m2。

本項目采用裝配式復合模殼剪力墻體系，模殼構件主要為模殼剪力墻和模殼梁，樓梯采用預制樓梯，樓板采用鋼筋桁架樓承板，框架柱采用現澆混凝土柱。
